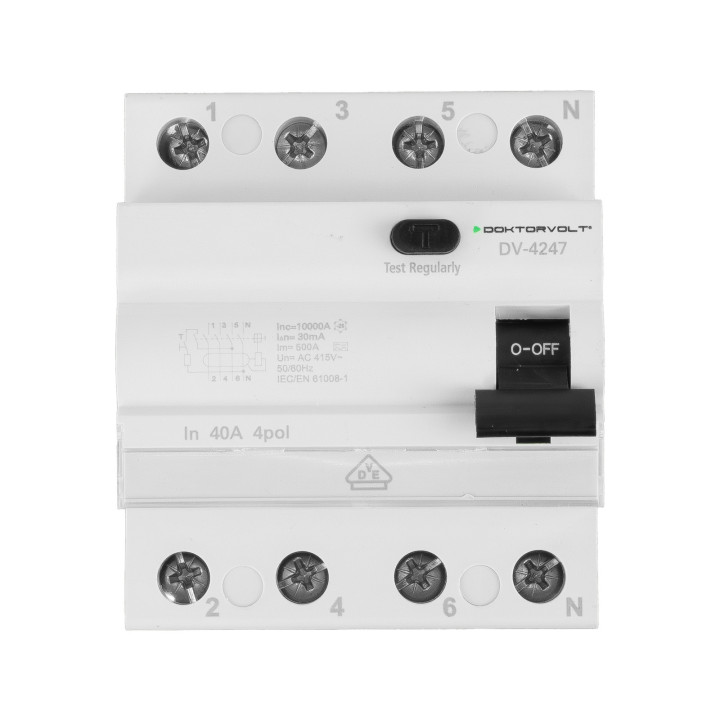

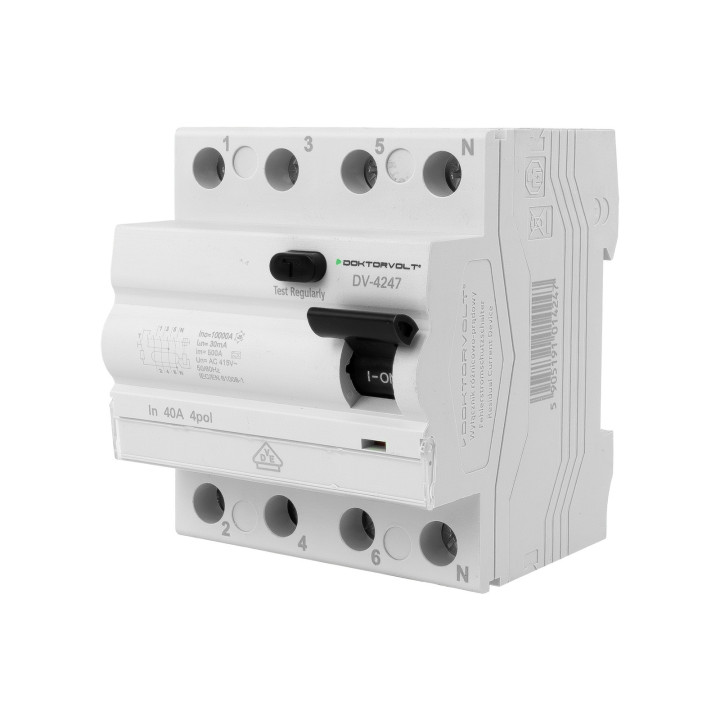

Wyłącznik różnicowoprądowy RCCB 10kA 4P 40A 30mA VDE typ A Doktorvolt

Wyłącznik RCCB 4P 40A 30mA Typ A to modułowe urządzenie zabezpieczające, zaprojektowane do pracy w instalacjach trójfazowych. Jest to klasyczny wyłącznik różnicowoprądowy, którego głównym zadaniem jest ochrona życia ludzkiego poprzez natychmiastowe odcięcie zasilania w przypadku wykrycia niebezpiecznego prądu upływowego do ziemi. Charakteryzuje się dużą zdolnością zwarciową (10 kA) i jest niezbędny jako zabezpieczenie główne w rozdzielnicach.

Kluczowe cechy i zalety

• Ochrona Różnicowoprądowa (RCCB) — Zapewnia ochronę przed porażeniem prądem upływowym (działanie w 30 ms), wymaga dodatkowego zabezpieczenia nadprądowego (ES).

• Zastosowanie Trójfazowe (4P) — Idealny do zabezpieczania głównych obwodów w rozdzielnicach trójfazowych, pieców, kuchni indukcyjnych oraz zasilania w budownictwie komercyjnym.

• Typ A — Wrażliwy na prądy przemienne sinusoidalne oraz pulsacyjne prądy stałe, co jest kluczowe dla nowoczesnych urządzeń, w tym systemów PV i zasilaczy.

• Wysoka Czułość 30 mA — Gwarantuje skuteczną ochronę życia ludzkiego zgodnie z normami.

• Prąd Znamionowy 40 A — Odpowiedni do głównych zabezpieczeń w typowych instalacjach domowych i garażowych.

Zastosowanie

• Systemy Bali Ogrodowych oraz Sauny — Niezbędne zabezpieczenie całej linii zasilającej pompy, grzałki i sterowniki w środowisku wilgotnym (montowany jako zabezpieczenie główne).

• Główne Zabezpieczenie Domowe — Stosowany jako główny wyłącznik różnicowoprądowy dla całej instalacji jednorodzinnej (wymagane prawem).

• Instalacje Trójfazowe (400V) — Ochrona silników, maszyn, kuchni elektrycznych oraz innych odbiorników zasilanych z trzech faz.

• Instalacje Komercyjne/Garażowe — Montaż w rozdzielnicach gospodarczych, warsztatach i mniejszych zakładach.

Zalecenia montażowe i bezpieczeństwo

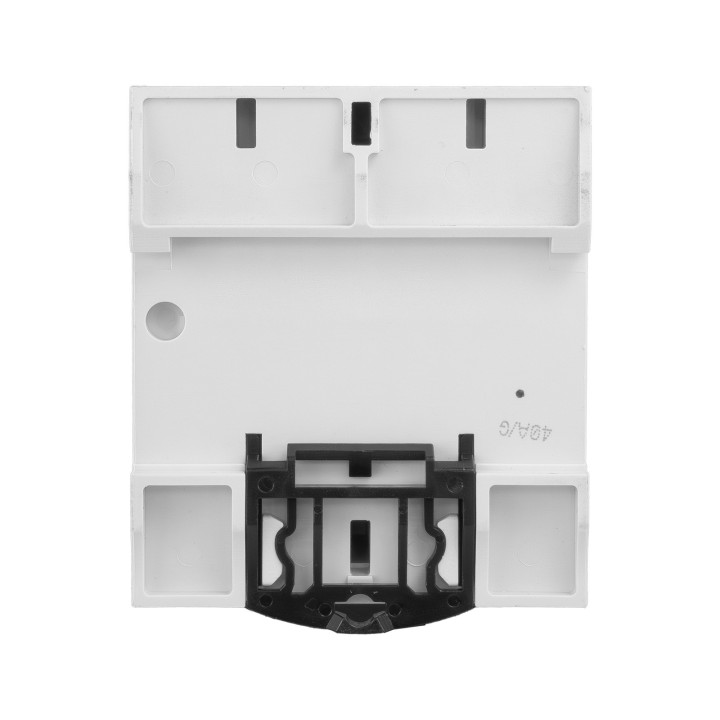

1. Montaż: Urządzenie należy montować pionowo na standardowej szynie DIN 35 mm w dedykowanej rozdzielnicy elektrycznej.

2. Konieczność Zabezpieczenia: Pamiętaj, że wyłącznik RCCB nie chroni przed zwarciem ani przeciążeniem. Musi współpracować z odpowiednimi wyłącznikami nadprądowymi (ES-ami) w obwodzie!

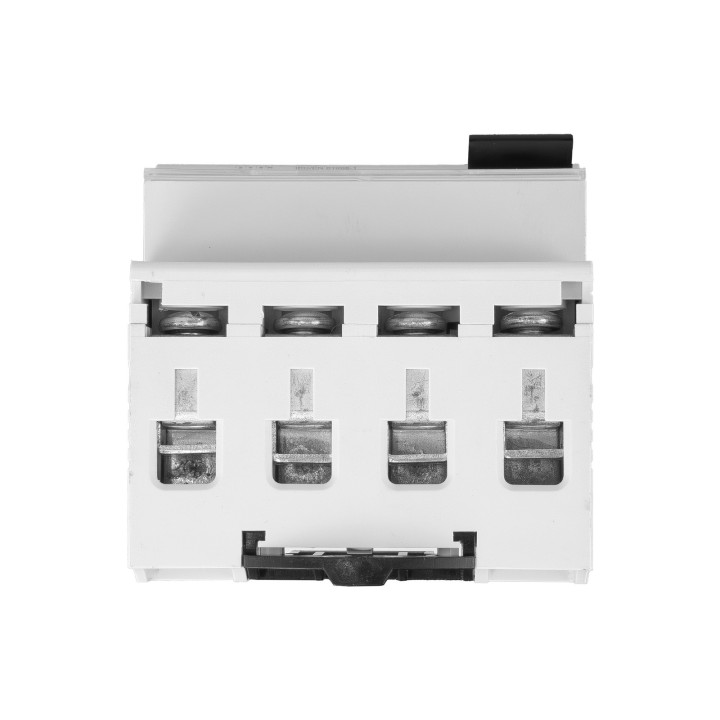

3. Podłączenie: Podłączenie przewodów należy wykonać zgodnie ze schematem producenta. Upewnić się, że przewody są prawidłowo umieszczone w zaciskach i dokręcone z zalecanym momentem obrotowym.

4. Testowanie: Po instalacji należy każdorazowo przetestować działanie wyłącznika, używając przycisku "Test" (T) w celu potwierdzenia poprawności działania mechanizmu różnicowoprądowego. Test należy powtarzać w regularnych odstępach czasu (np. co miesiąc).

5. Bezpieczeństwo: Instalacja i prace serwisowe powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka, zgodnie z obowiązującymi normami i przepisami.
