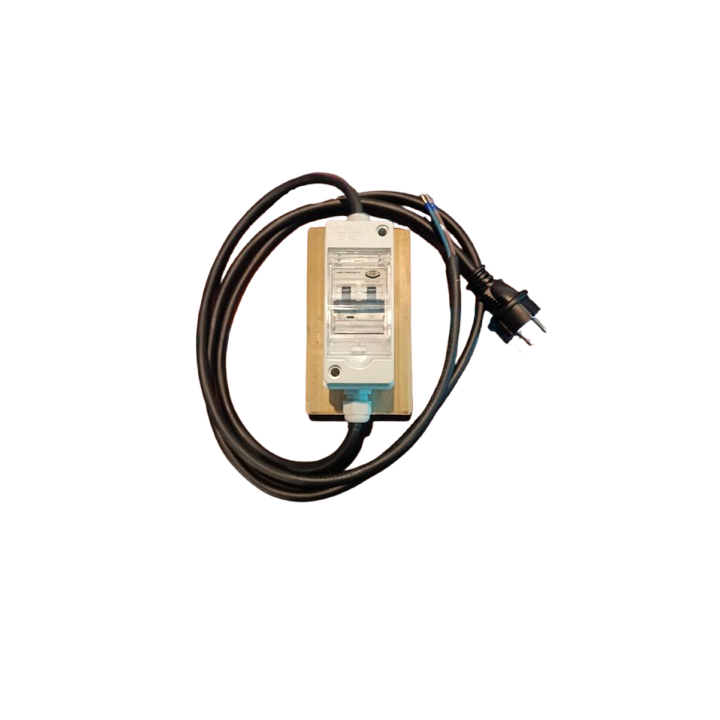

Gotowa Rozdzielnica do Bali Ogrodowej 1F 230V 3,6 kW

Rozdzielnica przyłączeniowa TechnikSmart to gotowe, kompleksowe rozwiązanie dla instalacji elektrycznych jednofazowych (230V) w baliach ogrodowych, jacuzzi i wannach SPA. Jej sercem jest zintegrowane zabezpieczenie RCBO B16A Typ A (Różnicowo-Nadprądowe), które zapewnia najwyższy standard ochrony, jednocześnie chroniąc przed zwarciem i przeciążeniem. Rozdzielnica jest przystosowana do maksymalnej mocy 3600 W.

Kluczowe cechy i zalety zestawu

• Zintegrowana Ochrona (RCBO B16A) — Najwyższy poziom bezpieczeństwa, łączący wyłącznik różnicowoprądowy (ochrona życia) z wyłącznikiem nadprądowym (ochrona instalacji) w jednym module.

• Typ A i Czułość 30 mA — Niezbędny Typ A wykrywa pulsujące prądy stałe (kluczowe przy zasilaczach LED i nowoczesnej elektronice sterującej w baliach). Czułość 30 mA gwarantuje skuteczną ochronę życia ludzkiego.

• Hermetyczna Obudowa (IP65) — Kompaktowa rozdzielnica 1x2 moduły z tworzywa ABS + PC. Klasa IP65 zapewnia pełną ochronę przed pyłem i strumieniami wody, umożliwiając bezpieczny montaż na stelażu balii.

• Gotowość Przyłączeniowa (Plug & Play) — Zestaw jest fabrycznie okablowany i wyposażony w  kabel z hermetyczną wtyczką 1,5m oraz kabel wyjściowy 1 m, minimalizując konieczność prac elektrycznych na miejscu.

• Deska Montażowa — Rozdzielnica jest przykręcona do deski, ułatwiając szybki i stabilny montaż do konstrukcji drewnianej balii lub sauny.

Zastosowanie

• Systemy Bali Ogrodowych (Do 3,6 kW) — Idealne do zasilania zestawów pomp, hydromasażu, aeromasażu i oświetlenia LED, których łączna moc nie przekracza 3600 W.

• Instalacje Jednofazowe Zewnętrzne — Zabezpieczenie obwodów w altanach, garażach, czy pomieszczeniach technicznych, gdzie wymagana jest klasa szczelności IP65.

• Pomieszczenia o Wysokiej Wilgotności — Stosowana jako główne zabezpieczenie zasilające w wilgotnym i mokrym środowisku (sauny, przydomowe baseny, myjnie).

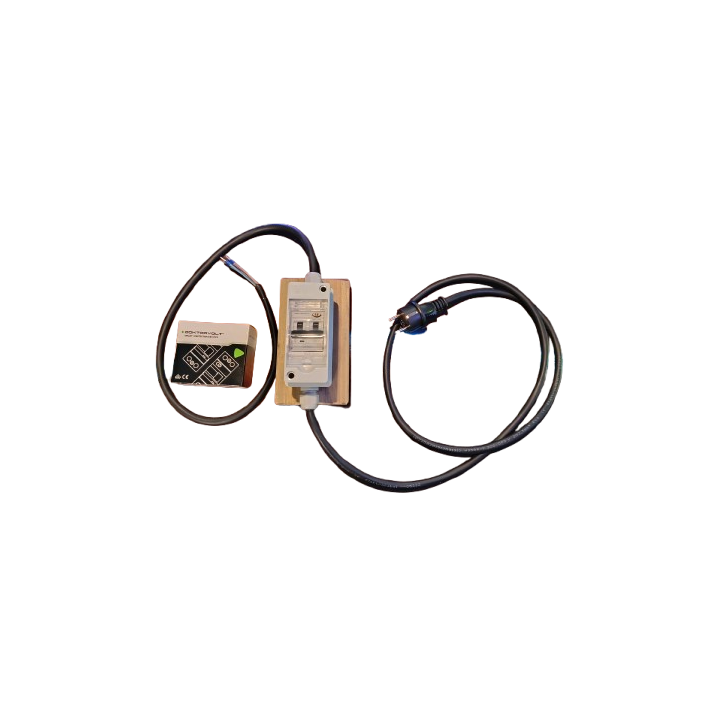

Elementy Składowe Zestawu

• Rozdzielnica hermetyczna natynkowa 1x2 (IP65)

• Zabezpieczenie RCBO B16A, Typ A, 30 mA (Różnicowo-nadprądowe)

• Kabel przyłączeniowy 3x2,5 mm², 1,5 m z wtyczką hermetyczną

• Kabel wyjściowy 3x2,5 mm², 1 m

• 2x Dławik kablowy hermetyczny

• Przelotowa złączka WAGO

• Deska montażowa

Zalecenia montażowe i bezpieczeństwo

1. Montaż: Rozdzielnicę należy montować pionowo, przykręcając deskę montażową do stabilnej powierzchni (stelaża, ściany).

2. Ograniczenie Mocy: Zestaw nie nadaje się do bali ogrodowych wyposażonych w grzałki elektryczne. Do tego celu należy wybrać model o wyższej mocy i innej konfiguracji.

3. Testowanie: Po instalacji należy każdorazowo przetestować działanie zabezpieczenia RCBO, używając przycisku "Test" (T). Test należy powtarzać w regularnych odstępach czasu.

4. Podłączenie (Kluczowe!): Kabel wyjściowy z rozdzielnicy należy wprowadzić do puszki hermetycznej (brak w zestawie), w której należy połączyć wszystkie przewody zasilające urządzenia bali ogrodowej (hydromasaż, pompa, oświetlenie). Należy bezwzględnie pilnować, aby łączna moc wszystkich urządzeń nie przekroczyła 3600 W.

5. Kluczowe Wymaganie Zasilania:Wtyczka zasilająca może być podłączona wyłącznie do gniazdka posiadającego poprawnie działający obwód uziemiający. Brak uziemienia uniemożliwia prawidłowe działanie zabezpieczenia RCBO, stwarzając zagrożenie.

6. Bezpieczeństwo: Instalacja i prace serwisowe powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka, zgodnie z obowiązującymi normami i przepisami.
