Rozdzielnica DIY do Bali Ogrodowej 1F 230V 3 kW

Zestaw montażowy TechnikSmart to profesjonalne rozwiązanie dla osób budujących instalacje elektryczne jednofazowe (230V) w baliach ogrodowych, jacuzzi i wannach SPA. Sercem zestawu jest zabezpieczenie RCBO B13A Typ A (Różnicowo-Nadprądowe), które zapewnia najwyższy standard ochrony, jednocześnie chroniąc przed zwarciem i przeciążeniem. Podzespoły są przystosowane do obsługi maksymalnej mocy 3000 W.

Kluczowe cechy i zalety zestawu

• Zintegrowana Ochrona (RCBO B13A) — Najwyższy poziom bezpieczeństwa, łączący wyłącznik różnicowoprądowy (ochrona życia) z wyłącznikiem nadprądowym (ochrona instalacji) w jednym module.

• Typ A i Czułość 30 mA — Niezbędny Typ A wykrywa pulsujące prądy stałe (kluczowe przy zasilaczach LED i nowoczesnej elektronice sterującej w baliach). Czułość 30 mA gwarantuje skuteczną ochronę życia ludzkiego.

• Hermetyczna Obudowa (IP65) — Kompaktowa rozdzielnica 1x2 moduły z trwałego tworzywa ABS + PC. Klasa IP65 zapewnia pełną ochronę przed pyłem i strumieniami wody.

• Elastyczność Montażu (DIY) — Zestaw zawiera wszystkie niezbędne elementy (kable, dławiki, tulejki), co pozwala na dopasowanie długości przewodów i sposobu ich prowadzenia do indywidualnej konstrukcji balii.

• Wysoka jakość komponentów — Zastosowanie przewodów o przekroju 1,5 mm² oraz profesjonalnych akcesoriów montażowych zapewnia trwałość i bezpieczeństwo użytkowania.

Zastosowanie

• Systemy Bali Ogrodowych (Do 3 kW) — Idealne do zabezpieczenia zestawów pomp, hydromasażu, aeromasażu i oświetlenia LED, których łączna moc nie przekracza 3000 W.

• Instalacje Jednofazowe Zewnętrzne — Zabezpieczenie obwodów w altanach, garażach czy pomieszczeniach technicznych, gdzie wymagana jest klasa szczelności IP65.

• Pomieszczenia o Wysokiej Wilgotności — Stosowana jako główne zabezpieczenie zasilające w wilgotnym i mokrym środowisku (sauny, przydomowe baseny).

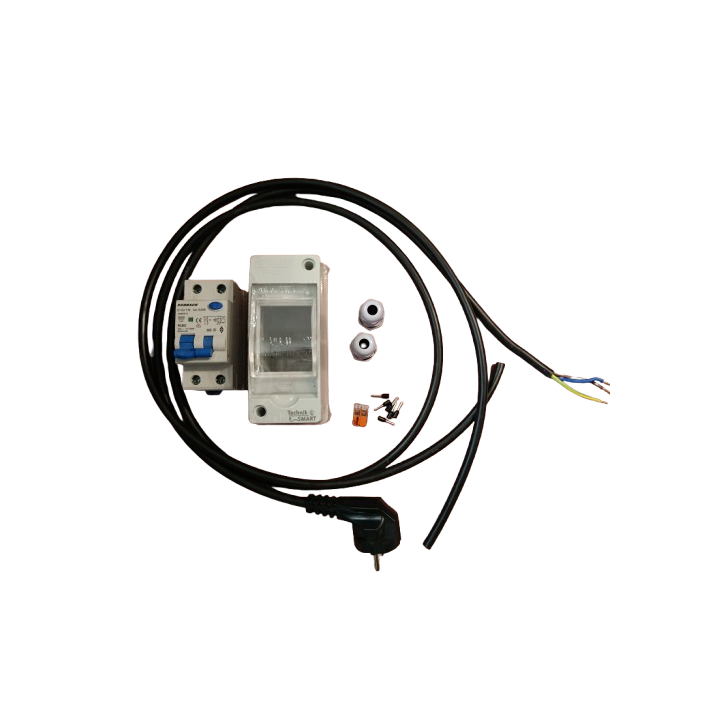

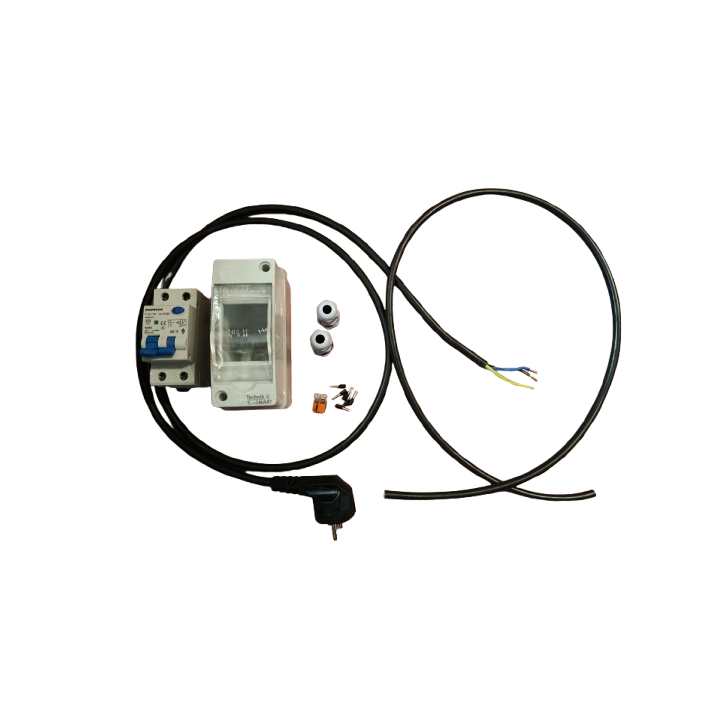

Elementy Składowe Zestawu

• Rozdzielnica hermetyczna natynkowa 1x2 (IP65)

• Zabezpieczenie RCBO B13A, Typ A, 30 mA (Różnicowo-nadprądowe)

• Kabel przyłączeniowy 3x1,5 mm², 1,5 m z wtyczką hermetyczną

• Kabel wyjściowy 3x1,5 mm², 1 m

• 2x Dławik kablowy hermetyczny PG9

• 6x Tulejka izolowana 1,5 mm² (do zarobienia końcówek kabli)

• 1x Przelotowa złączka WAGO

Zalecenia montażowe i bezpieczeństwo

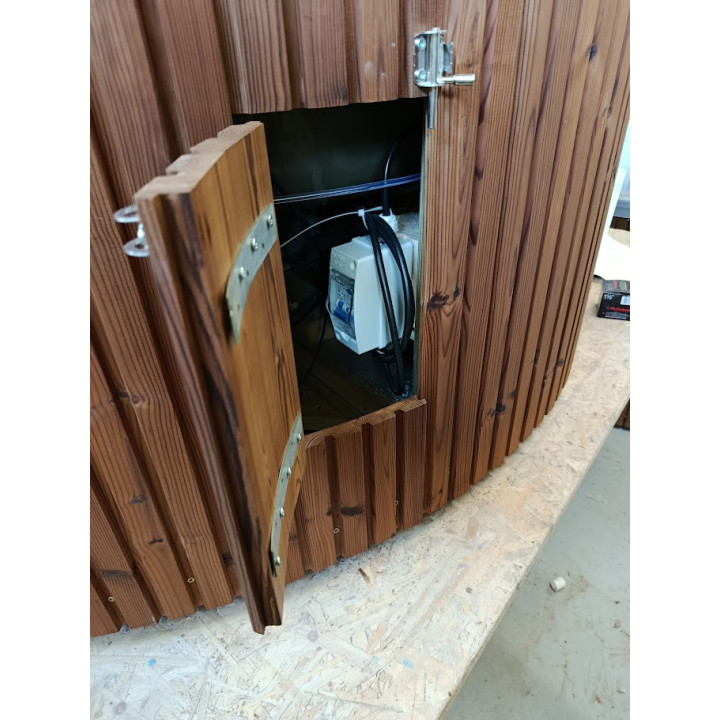

1. Montaż: Rozdzielnicę należy montować pionowo do stabilnej powierzchni (stelaża, ściany). Przed podłączeniem należy odpowiednio zarobić końce przewodów za pomocą dołączonych tulejek.

2. Ograniczenie Mocy: Zestaw nie nadaje się do bali ogrodowych wyposażonych w grzałki elektryczne. Do tego celu należy wybrać model o wyższej mocy i innej konfiguracji.

3. Testowanie: Po zakończeniu montażu należy każdorazowo przetestować działanie zabezpieczenia RCBO, używając przycisku "Test" (T). Test należy powtarzać w regularnych odstępach czasu.

4. Podłączenie (Kluczowe!): Kabel wyjściowy z rozdzielnicy należy wprowadzić do puszki hermetycznej (brak w zestawie), w której należy połączyć wszystkie przewody zasilające urządzenia bali ogrodowej. Należy bezwzględnie pilnować, aby łączna moc wszystkich urządzeń nie przekroczyła 3600 W.

5. Kluczowe Wymaganie Zasilania: Wtyczka zasilająca może być podłączona wyłącznie do gniazdka posiadającego poprawnie działający obwód uziemiający. Brak uziemienia uniemożliwia prawidłowe działanie zabezpieczenia RCBO, stwarzając śmiertelne zagrożenie.

6. Bezpieczeństwo: Instalacja i prace montażowe powinny być wykonywane przez osobę posiadającą odpowiednią wiedzę techniczną lub wykwalifikowanego elektryka, zgodnie z obowiązującymi normami.
